單相電源濾波器系統原理：

　　單相電源濾波器的硬件系統主要由APF主電路、DSP控制板、信號采樣調理電路、MOSFET驅動電路等組成。

　　系統通過傳感器將采集到的信號先送到采樣調理電路，經過調理后的信號輸入DSP控制板進行諧波計算，計算得出的指令信號來控制APF主電路的工作，主電路輸出的電壓與電網電壓的壓差作用在濾波電感L上，從而產生補償電流注入電網，補償了諧波和無功電流，使電網電流信號呈現標準的正弦波形。

　　A  系列單相電源濾波器

　　產品特點:

　　額定電壓： 115/250VAC 50/60Hz

　　電流 ：   1A-100A

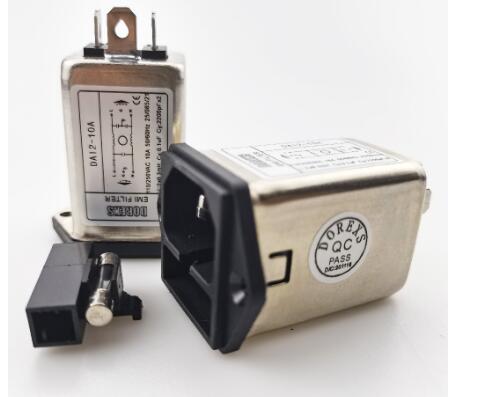

　　單相交流電源濾波器/噪音濾波器

　　常規通用型濾波器

　　性價比高

　　對共模和差模干擾具有良好的抑制特性

　　適用范圍 :用于各種電子設備和測量儀器

　　電源濾波器技術參數

　　額定電壓 115/250VAC

　　工作頻率 50/60Hz

　　測試電壓 1500VDC (線/線)

　　2250VAC    (相/地)

　　絕緣電阻 >50MΩ@500VDC

　　溫升 <30℃

　　氣候類別 25/085/21
