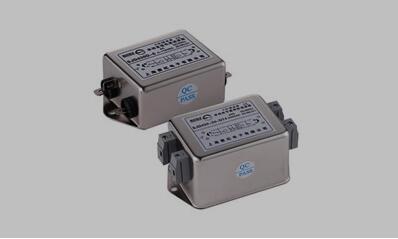

有關信號濾波器的安裝位置與注意事項，濾波器要并排安裝，濾波設置干凈地，濾波器要盡量靠近電纜的端口，濾波器與機箱的搭接，濾波器接地線要短，濾波線與未濾波線分組等。

　　濾波器要并排安裝，線路板的干凈地與金屬機箱或大金屬板緊密搭接為濾波設置干凈地，在接口處設置檔板濾波器靠近接口，板上濾波器雖然高頻的濾波效果不盡如意，但是如果應用得當，可以滿足大部分民用產品電磁兼容的要求。

　　注意事項：

　　1、干凈地

　　決定在使用板上安裝型濾波器后，在布線時要注意在電纜端口處留出一塊“干凈”地上，濾波器和連接器都安裝在干凈地上。

　　信號地線上的干擾，這種地線是很不干凈的。如果直接將電纜的濾波電容連接到這種地線上，不僅起不到較好的濾波作用，還可能造成地線上的干擾串到電纜線上，造成更嚴重的共模輻射問題。

　　因此，為取得較好的濾波效果，必須準備一塊干凈地。干凈地與信號地只能在一點連接起來，這個流通點稱為 “橋”，所有信號線都應該從橋上通過，以減小信號環路面積。

　　2、濾波器要并排設置

　　保證導線組內所有導線的未濾波部分在一起，已濾波部分在一起。不然的話，一根導線的未濾波部分會將另一根導線的已濾波部分重新污染，使電纜整體的濾波失效。

　　3、濾波器盡量靠近電纜的端口

　　使濾波器與面板之間的導線盡量短，其道理前面已經說過。必要時，使用金屬遮擋板一下，其近場的隔離效果較好。

　　4、濾波器與機箱的搭接

　　安裝濾波器的干凈地要與金屬機箱可靠地搭接起來，如果機箱不是金屬的，應該在線路板下方設置一塊較大的金屬板，作為濾波地。干凈地與金屬機箱之間的搭接要保證很低的射頻阻抗。

　　必要時，可以考慮使用電磁密封襯墊搭接，增加搭接面積，減小射頻阻抗。

　　5、濾波器接地線要短

　　其重要性前面已討論，濾波器的局部布線和設計線路板與機箱(金屬板)的連接結構時要特別注意。

　　6、濾波線與未濾波線分組

　　在端口濾波的電纜和不濾波的電纜盡量遠離，防止發生上述的耦合問題。
