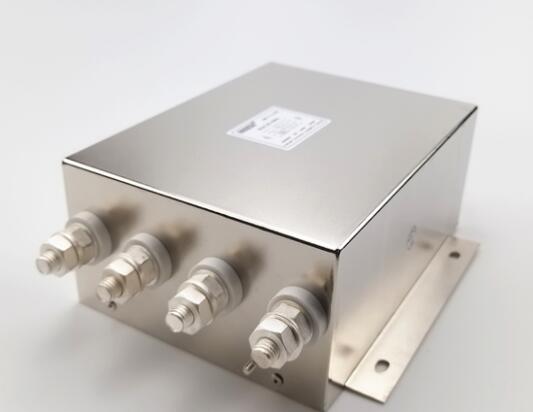

安裝正弦波濾波器需備齊以下機械配置：面板安裝組件地面安裝通用NEMA1和3R機柜。

　　面板安裝式濾波器設計為在客戶外殼的垂直平面上形成。包括濾波器的功率消耗以及位于面板中的所有其他組件，以確定外殼的內部溫度升高和冷卻要求。NC溫度開關可以加以防止濾波器過熱。允許^小側面間隙為四英寸，垂直間隙為六英寸，以便在外殼內進行適當的散熱和接觸。面板安裝的正弦波濾波器會產生熱量，應遠離熱敏元件。確保維持適當的面板方向。使電容器遠離反應堆和電阻器熱流。避免濾波器受到過度振動的位置。

　　包含各種電流額定值的開放式面板輪廓圖，并顯示正確的面板安裝方向。對于這些分別安裝的反應器和RC板的尺寸，80安培以上的濾波器。

　　RC板應遠離反應器并位于外殼的^低溫度區域-通常朝向底部。

　　正玄波濾波器特點：

　　1.延長電機壽命

　　2.保護電機絕緣

　　3.減小電機軸承電流

　　4.增加傳輸距離

　　5.提高系統可靠性

　　6.應用該濾波器后普通電機可以取代變頻電機

　　7.對電磁干擾的抑制效果好

　　8.由于變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗;同時極高的dv/dt會引起數MHz的輻射干擾;如果電機需要長線傳輸時(電機線纜超過50米)，由于行波反射引起電機端電壓疊加，使電機絕緣破壞，甚至使電纜爆裂。

　　9.對于諧波電流，可以通過改變調制方式，降低諧波分量但并不能完全消除。由dv/dt引起的射頻干擾，可以加裝dv/dt電磁濾波器，但只能對一定長度的電纜有效，并不適合任意長度的電纜。

　　10.能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調制波濾成近似正弦的電壓波形，正弦波濾波器由高頻出相電抗器，RC回路，共模電抗器組成?？梢杂行У囊种聘哳l損耗及dv/dt射頻干擾，并使電機和變頻器的線纜延長至500米，甚至使3千米。
