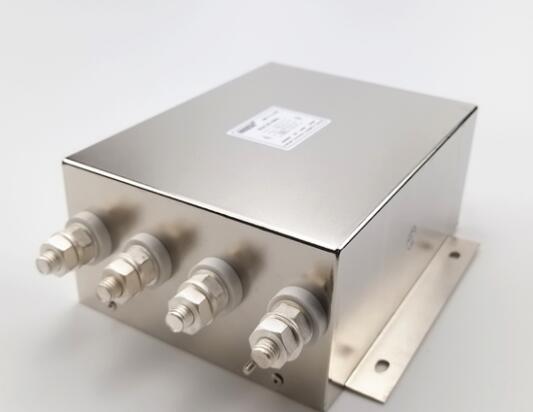

電源濾波器，又名“電源EMI濾波器”，或是“EMI電源濾波器”，是一種無源雙向網絡，是一種對電源中特定頻率的頻點或該頻點以外的頻率進行有效濾除的電氣設備。當我們選用電源濾波器時，應主要考慮三個方面的指標;首先是電壓、電流，其次是插入損耗，后是結構尺寸。由于濾波器內部一般是經過灌封處理的，因此環境特性不是主要問題。但是所有的灌封材料和濾波電容器的溫度特性對電源濾波器的環境特性有一定的影響。

　　電源線濾波器的作用是防止設備本身產生的電磁干擾進入電源線，同時防止電源線上的干擾進入設備。電源線濾波器是一種低通濾波器，它允許直流或50Hz的工作電流通過，而不允許頻率較高的電磁干擾電流通過。電源線濾波器是雙向的，它既能防止電網上的干擾進入設備對設備產生不良影響，使設備滿足傳導敏感度的要求;又能防止設備內的電磁干擾通過。電源線傳到電網上，使設備滿足傳導發射的要求(圖F-3)。能夠產生較強干擾的設備和對外界干擾敏感的設備都要使用電源線濾波器。能夠產生強干擾的設備有：含有脈沖電路(微處理器)的設備、使用開關電源的設備、使用可控硅的設備、變頻調速設備、含有馬達的設備等。敏感電路如：使用微處理器的設備、小信號模擬電路等。

　　在安裝電源濾波器時應遵循以下原則：

　　1、接地線越短越好。

　　2、在電源入口處就近安裝，好用濾波器殼體蓋住機箱上的電源線入口孔。

　　3、避免濾波器附近有強干擾源。

　　4、濾波器殼體與機箱良好搭接。

　　5、濾波器輸入輸出線分開，不能并行或交叉。
